SMWKD16
技术参数特性表
基本性能
外观清洁，色泽均匀、无裂痕及机械划伤；绝缘端子无老化、变色；无起层及明显堆积现象；金属部分无生锈等现象，内导体与外导体间应无金属屑；标识要牢固、清晰，查看方便
2其他要求
2.1配变终端连接器插座部分;
SMWKD16F产品描述
1）配变终端连接器插座：包含外壳，插芯，插针配套压接对应线材。
要求满足插针可靠安装的要求。下壳与密封圈配合可靠，接触面达IP65密封等级的要求。与对应的配变终端连接器插头配套使用，为锁扣锁紧方式，插座与插头配合密封等级要求达IP65要求。
2）材料及表面处理
壳体材料：尼龙66（PA66GF30）; 生产工艺：注射成型;
插芯绝缘体材料： 聚碳酸脂（PC）;生产工艺： 注射成型。
3）锁紧、密封装置
锁紧钩材料：尼龙; 生产工艺：注射成型。
密封圈：配丁腈橡胶密封圈。
4）外形尺寸
5）接线要求
2.2配变终端连接器插头部分
SMWKD16M
1）产品描述
配变终端连接器插头包括：外壳，插芯，插孔，电缆接头。
要求：可满足我公司插孔可靠安装的要求。与配变终端连接器插座（SMWKD16F）配套使用，锁紧方式为锁扣方式锁紧，满足方便操作的要求。
2）材料及表面处理
壳体材料：尼龙66（PA66GF30）; 生产工艺：注射成型;
插芯绝缘体材料： 聚碳酸脂(PC);生产工艺： 注射成型。
3）电缆接头要求
电缆接头外壳材料：尼龙
密封件：丁腈橡胶；出线孔要求薄膜密封设计，薄膜厚度满足可徒手穿线要求。
卡口直径：Ф13-18mm
穿线后电缆接头在锁紧状态下，出线口密封等级达IP65要求；电缆接头与上壳配合锁紧时，密封等级
达IP65要求
4）外形尺寸
5）插孔要求
1-8号孔为电流接线端口，要求具备防开路功能，未插合状态下，1对2；3对4；5对6；7对8分别处于短接状态，当与插座插合后，1对2；3对4；5对6；7对8处于分开状态。
1-8号孔要能够满足压接IT端子后的2.5mm2导线的牢固安装。
9、10、13、14、15、16插孔要满足1.5mm2线材的冷压接要求。
1.3.3包装标准
1）插头整套件包装
2）插座整套套件包装，每套配插孔6枚（插孔100pcs/包单独包装，数量与之配套）。

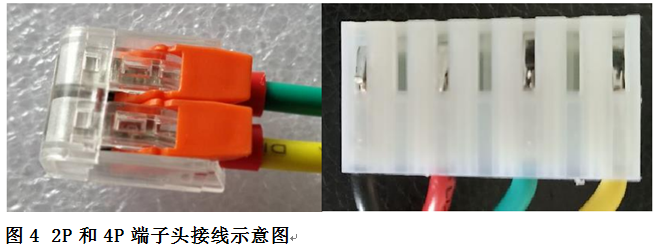

1.3.4接线标准：
